Архитектурные термины загородного дома простыми словами

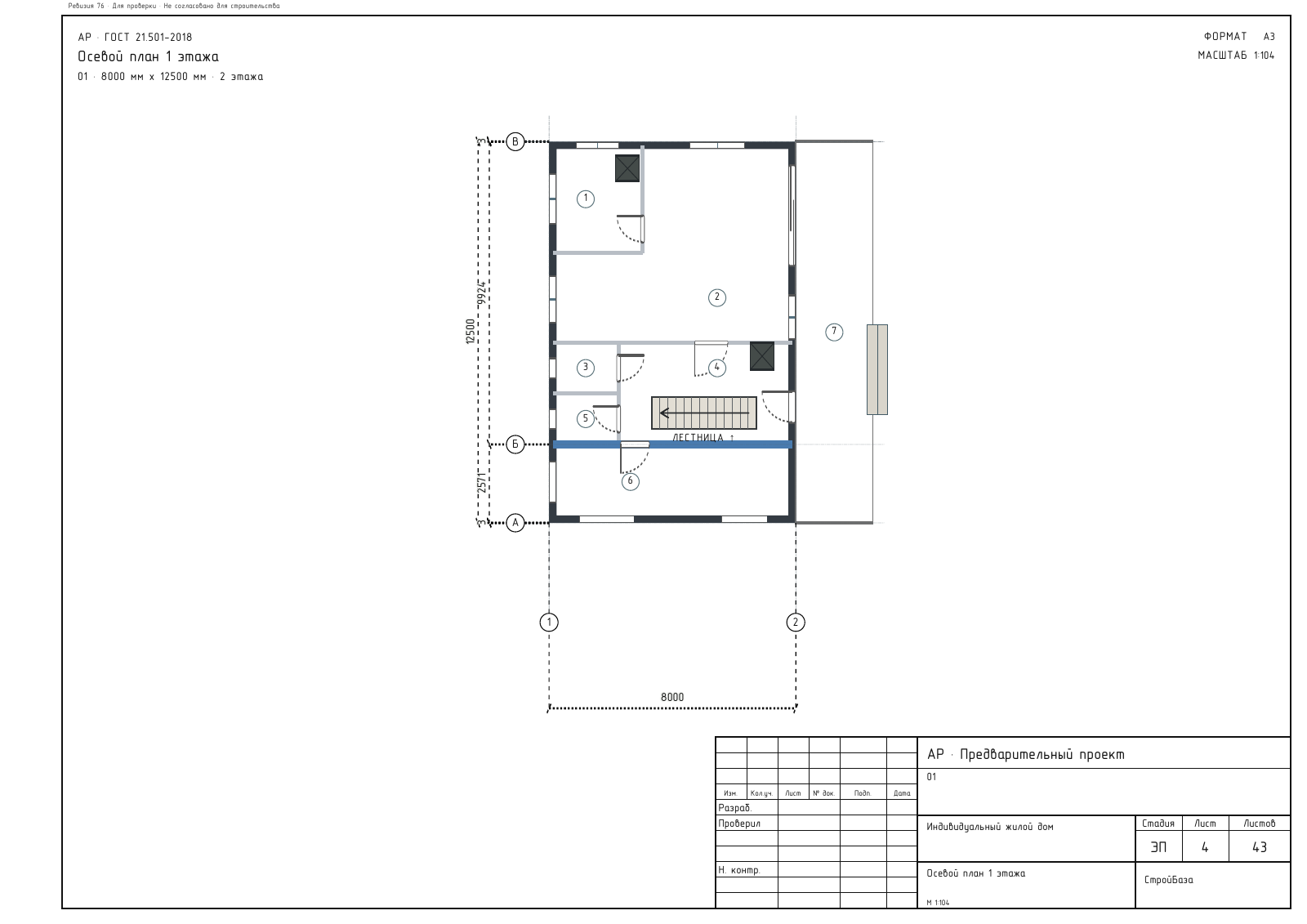

План — изображение здания в горизонтальном сечении на выбранном уровне. На плане этажа показывают помещения, стены, проёмы, размеры и другие элементы в зависимости от назначения листа. Это не вид крыши сверху.

Фасад — наружная сторона здания и её изображение на чертеже. У дома несколько фасадов; «главный» обычно связан с основным входом или композиционным замыслом. По одному фасаду нельзя понять всю планировку.

Разрез — изображение здания, мысленно рассечённого вертикальной плоскостью. Он помогает увидеть высоты, уровни полов, лестницы и пространство под крышей. Если на плане комната кажется большой, разрез покажет, не ограничена ли она низким скатом.

Экспликация помещений — перечень помещений с номерами, названиями и показателями, например площадью. Номер в таблице связывают с номером на плане.

Координационные оси — условная система линий для взаимного расположения элементов. Они не обязательно совпадают с наружной поверхностью стены. Поэтому размер между осями нельзя автоматически считать чистым размером комнаты.

Высотная отметка — обозначение уровня относительно принятого начала отсчёта. Отметка 0,000 часто связана с чистым полом первого этажа, но это нужно проверить в общих указаниях проекта. Отрицательная отметка не означает ошибку: объект может располагаться ниже выбранного нуля.

Крыша — верхняя ограждающая конструкция здания в целом. Кровля — её верхнее покрытие, защищающее от атмосферных воздействий. В бытовом разговоре слова смешивают, в смете это может скрыть разные объёмы работ.

Скат — наклонная поверхность крыши. Конёк — верхнее ребро в месте встречи скатов. Ендова — внутренний угол между скатами, где собирается стекающая вода; это важное место для проработки водоотвода.

Свес — выступ крыши за плоскость стены. Карнизный свес проходит по нижней стороне ската, фронтонный — у его торца. Свес влияет и на облик, и на затенение фасада. Иллюстрированное объяснение карнизного свеса есть у Chicago Architecture Center.

Фронтон — завершение торцевой части фасада между скатами, часто треугольное у простой двускатной крыши. В классической архитектуре термин также применяют к завершениям портиков и другим композиционным элементам.

Мансарда — этаж в пространстве под крышей, где форма крыши участвует в формировании помещения. Это не любое чердачное пространство. Проверяйте высоту над конкретными зонами: кроватью, проходом, рабочим столом.

Слуховое окно обычно выступает из ската как небольшой объём со своей крышей. Мансардное окно устанавливают в плоскости ската. Формы слуховых окон показаны в архитектурной энциклопедии CAC.

Эркер — выступающая за основную плоскость фасада часть внутреннего пространства, часто с окнами. Ризалит — выступающий объём фасада, обычно идущий по высоте здания. Слова описывают разные композиционные приёмы и не всегда взаимозаменяемы.

Крыльцо — наружная входная площадка, часто со ступенями и навесом. Тамбур — небольшое входное помещение между наружной и следующей внутренней дверью. Навес перед дверью не превращает крыльцо в тамбур.

Терраса — открытая площадка для пребывания на воздухе; она может иметь покрытие сверху. Веранда — остеклённое помещение, встроенное или пристроенное к дому; в проектной практике оно обычно неотапливаемое. Если помещение предполагается отапливать, прямо укажите это проектировщику, а не полагайтесь на название.

Второй свет — пространство, открытое на высоту двух или более уровней без обычного межэтажного перекрытия в этой зоне. Он меняет восприятие комнаты, но также влияет на акустику, отопление и полезную площадь верхнего уровня.

Например, просьбу «хочу потолки три метра» лучше перевести в «нужна чистая высота три метра после устройства пола, потолка и инженерных систем». Архитектор проверит, какие отметки и конструкции для этого нужны.

Попросите показать термин на конкретном листе, затем уточните последствие решения: что меняется в плане, фасаде, стоимости и эксплуатации. Для несущих элементов есть отдельный строительный словарь, а для выбора внешнего образа — обзор стилей домов.
